社會現狀

在船舶工業飛速發展的今天，重大火災事故的發生日益突出，特別是修造船廠的火災事故，在船舶火災中占到了很大的比例，且隨著經濟的發展，呈上升趨勢，所以對修造船廠火災的控制已刻不容緩

造船廠的供電網絡系統電量容量大、電壓等級高、整流逆變設備多、變電級數多等特點，存在很多用電方面的安全因素

廠房中有大量的電氣回路，各類重要的電氣設備，布線錯綜復雜。火災初期時不易被火災報警系統發現，日常檢修不便、電氣火災隱患很難人工排查，且有鼠患存在。

廠區因工藝不同，部分地方存有大量易燃材料，一旦電氣線路起火，極難撲滅。

廠區內部分地方人員通道狹窄，且作業空間相對封閉，空氣不流通，一旦出現火情，能見度極低，極難發現火源，找到出口，及時有效的疏散，容易造成群死群傷。

廠區內作業人員多而雜，且流動性大，防火意識、安全知識、綜合素質都參差不齊。絕大多數使用人員都無法及時的發現火災事故的前兆，并無法在火災發生時進行及時的正確逃生與自救。

現代造船廠屬于重工業之一，其發展規模與水平是體現國力的重要標志之一，是社會關注的重中之重，一旦發生火災，損失巨大且負面消息極易在社會上進行快速傳播。

撲救難度大

造船廠內，部份地方空間狹小，相對封閉，易燃易爆物品繁多，極易引起爆炸事故，一旦發生火災，能見度極低，不易疏散，也不易發現火源，很難進入現場滅火，施救嚴重受阻

火災損失大

現代造船廠重工業、智能化程度高，貴重設備不斷增多，高端人才聚集，火災發生，貴重設備損失大，人員傷亡高，每一項都關系生命安全

安全管理難度大

其涉及到方方面面，不僅有消防設施的維護、檢查，還有消防技能的演練、消防應急預案的制定等。且造船廠的某些工作場所，空間狹小、通風不佳，火災時人員能否快速反應，也是消防管理的一大難題。

燃燒猛烈，蔓延快，極易發生爆炸事件

現場易燃易爆物品繁多，空氣中可燃氣體濃度大，下端起火，迅速向四周、上部蔓延

系統概述

盛善電氣自主研發的智慧用電安全監管平臺，綜合運用了物聯網、云計算、大數據、移動互聯網等新興信息技術，采用智能終端設備對用電回路進行不間斷的數據采集、跟蹤及分析統計，將用電質量和電氣安全數據實時傳送至平臺，利用大數據技術將人防、物防、技防高度融合，實現物聯監控、智能管理、—鍵調度、分析預警四大功能。利用全時段、全角度監控用電設備，讓“數據”說話，工作任務自動下達、檢查巡查自動記錄、隱患整改自動跟蹤、工作績效自動考評，開啟智能”指揮“，火警信息早期預警推送，平臺分析“研判”，運用“云計算“技術，遠程智能監管，通過公共服務APP, 精準提示送達，大大提高電氣火災隱患、故障的處理效率。

設計標準

國際標準：

國家標準：

行業標準：

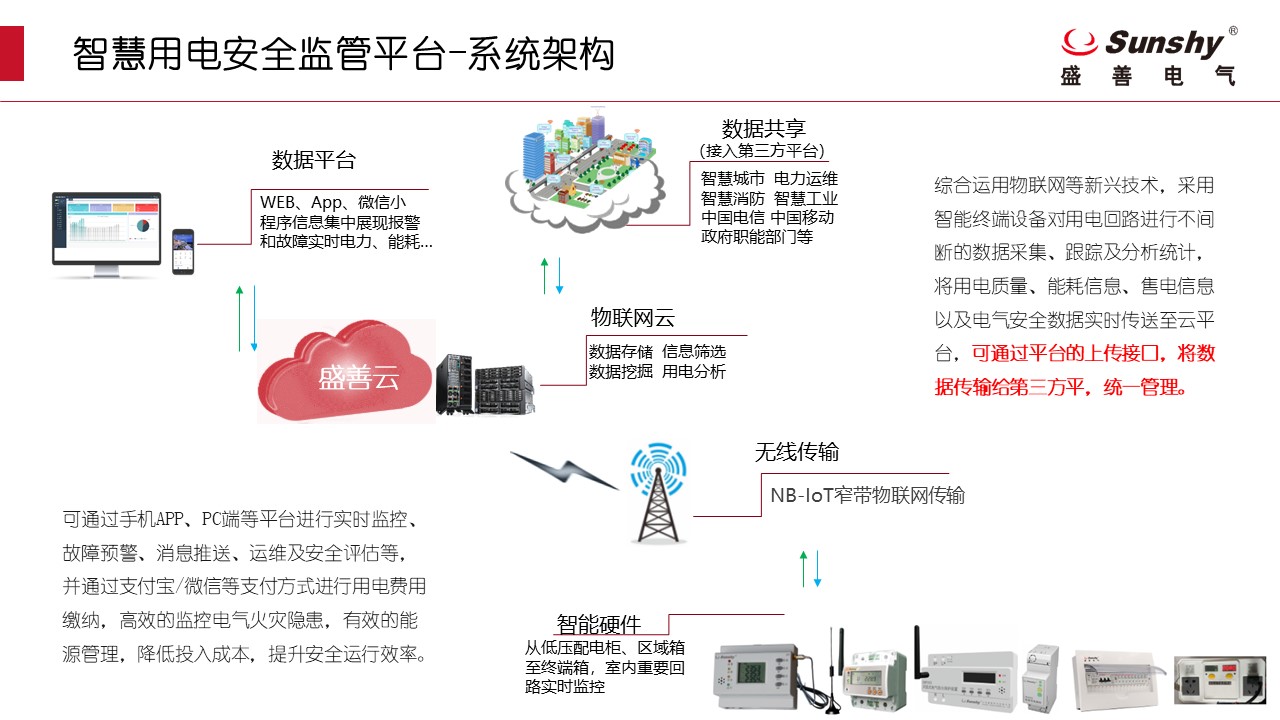

系統結構

改造區域—廠區車間用電設備

?一級改造：對廠區各車間380V用電設備的監控（如：冷加工機床、大型液壓機、車間內吊車、空氣壓縮機等）

在廠區內各車間一般均有單獨的區域配電柜，用于為本車間內各類用電設備集中配電，各大型用電設備常單獨1路380V供電給重要設備，保證其設備的政策運轉，對于此類設備為加強實時監管，通常在其回路的空開下端加裝電氣綜合監控裝置（SDF300），用于實時監控設備用電回路的電氣安全以及能耗情況，確認是否存在漏電、溫度偏高的線路危險，同時實時監測電流、電壓、功率、頻率和功率因素等電參量，計量電能，并實時監控設備是否存在過載、欠壓、過壓等故障, 通過裝置自帶的NB-IoT無線通訊進行數據的實時傳輸。加強對設備用電安全的監管。

?二級改造：對廠區各車間220V用電設備的監控（如：電焊機、傳送機、通風機、照明、電動噴漆等設備）

在車間內使用頻率最高之一的設備電焊機，也是消防安全最易發生的源頭之一，在確保正規操作的情況下，如何監管最難覺察的供電線路問題，也是所有管理人員頭疼之處。對于此類單相用電設備，通常我司會在配電回路的空開下端加裝故障電弧探測器（SDF400），用于實時監測用電回路中的因環境、安裝使用不規范等因素造成的故障電弧、漏電、超溫等電氣安全參數，并通過對回路的電流、電壓、負載的監控，時刻控制線路的過載情況。可根據實際設備運作情況遠程控制用電回路的分斷，并精準的分析負載的能耗數據以及利用率，有利于延長設備的使用壽命，便于后期的運維管理，從而多方面保證設備的用電的安全性。

造船廠廠區特殊作業區域

?改造區域：廠區內特殊環境內的用電安全

造船廠內存在部分特殊的作業區域，如有易燃、易爆材料或特別潮濕的環境，此類環境極易發生漏電、短路事故，為保證在此類環境下作業，電氣設備的用電回路能得到有效監控，并在危險發生時能及時斷開電源，盡量避免因電火花造成的安全事故，我司針對此類此情況研發了微秒級短路保護設備——電氣防火限流式保護器SDF500，直接串入用電回路空開的下端，在發生短路的瞬間，可在150微秒內限流保護，讓短路處無火花產生，從而避免火花飛濺點燃易燃物造成火災，同時還可監測用電回路的漏電、超溫、過載等故障，多維度保證設備的用電的安全性。

造船廠行政區域

?改造區域：生活區如食堂、宿舍樓，行政辦公樓等（對于此類區域，人員密集性大，有大量的照明、插座用電，用電負載不固定，負載功率波動大）

針對此類區域，為保證整個用電安全，常在此區域的區域配電箱進行第一級改造，在總開關下端加裝電氣綜合監控裝置（SDF300），專門用于監測整個區域用于監測總回路中漏電電流、溫度、電流、電壓、功率、頻率和功率因素等，并計量區域的總用電量,以及防雷器（浪涌保護器）的狀態，實時監控整用電回路是否存在過載現象。通過裝置自帶的NB-IoT無線通訊進行數據的實時傳輸。便于對整個泵房的配電做總體監控。

在公共照明供電回路以及室內插座回路進行第二級改造，在此類回路空開下端加裝故障電弧探測器（SDF400），用于實時監測用電回路中的因負載類型繁多，功率變化大，以及安裝使用不規范等因素造成的故障電弧、漏電、超溫等電氣安全參數，并通過對回路的電流、電壓、負載的監控，時刻控制線路的過載情況，亦可根據情況遠程控制用電回路的通斷狀況，將人防與技防進行更深入的融合。

?特色改造：電動自行車充電保護

在行政生活區域設定專用電動自行車充電區域，且對此部分設計獨立的220V配電箱，根據《民用建筑電氣設計標準 GB51348-2019》在配電箱總開關下端安裝電氣防火限流式保護器SDF500,且在每條單相充電回路安裝雙位式智能防火插座（SDF108),通過設備上二維碼，進行自主微信掃描充電，在進行充電過程中可通過微信小程序實時遠程關注電瓶車的充電狀態，在充電過程中出現的欠壓、過壓、過載、漏電、過充、短路等故障信息，智能防火插座為自主進行斷電處理，不影響其他負載回路的正常使用。

技術特點

●用電安全智能終端

用電安全智能終端應用于400V低壓配電系統中，安裝于配電柜或終端配電箱內，實時采集電氣線路及設備相關參數（剩余電流、電流、溫度、電壓、有功功率、有功電能、故障報警等）的數據，并通過無線方式把數據發給云端數據中心。

●用電安全監管平臺

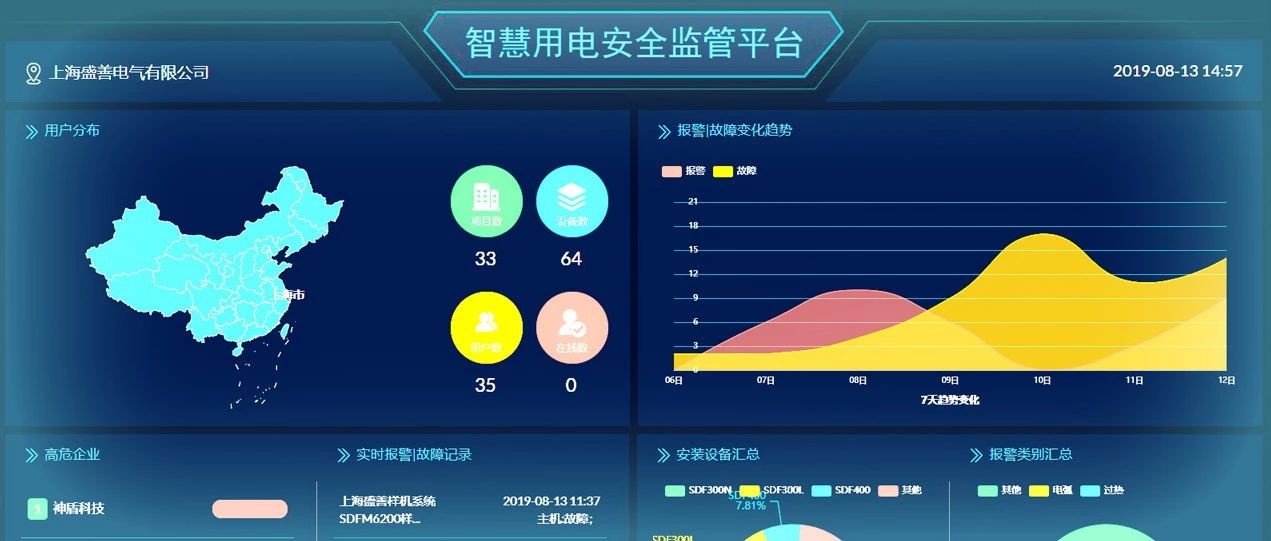

用電安全監管平臺是提供電氣火災隱患參數遠程監測、隱患分析與監管、故障警示、在線查詢電氣線路實時數據、歷史數據、報警日志和統計信息，進行隱患“體檢“、隱患排查整改、日常巡檢等服務，為政府各級監管部門提供管控城市電氣火災的分析報告，實現電氣火災隱患的風險評估。

●用電質量管理平臺

用電質量管理平臺是提供電參量的遠程監測、能耗／能效信息統計與管理、歷史能耗數據對比與分析、電能質量與諧波監測、分析等功能，以客觀綜合能源數據為依據，為工業單位和企事業單位提供成熟、有效、使用方便的能耗監測管理的整體管控解決方案。

●云平臺服務

通過云平臺服務、云計算技術、移動互聯網技術實現用電安全及節能數據的多維度、全方位的分析及處理，并實現從現場到云端，從云端到用戶端的高效傳輸，從而達到用戶對電氣安全隱患和節能數據的遠程精準定位和掌控，達到用電情況透明化、安全隱患曝光化。

●移動APP

通過APP可以輕松的實現對各項目站點運行情況的實時數據查看，對故障電氣線路遠程檢測，同時還可提供績效分析，生產報表等服務。

●維保服務

專業的技術服務團隊在線維護用電安全，隨時為您解惑答疑。通過網絡或電話不能解決的，你還可要求本地化的技術服務團隊進行現場服務。

功能展示

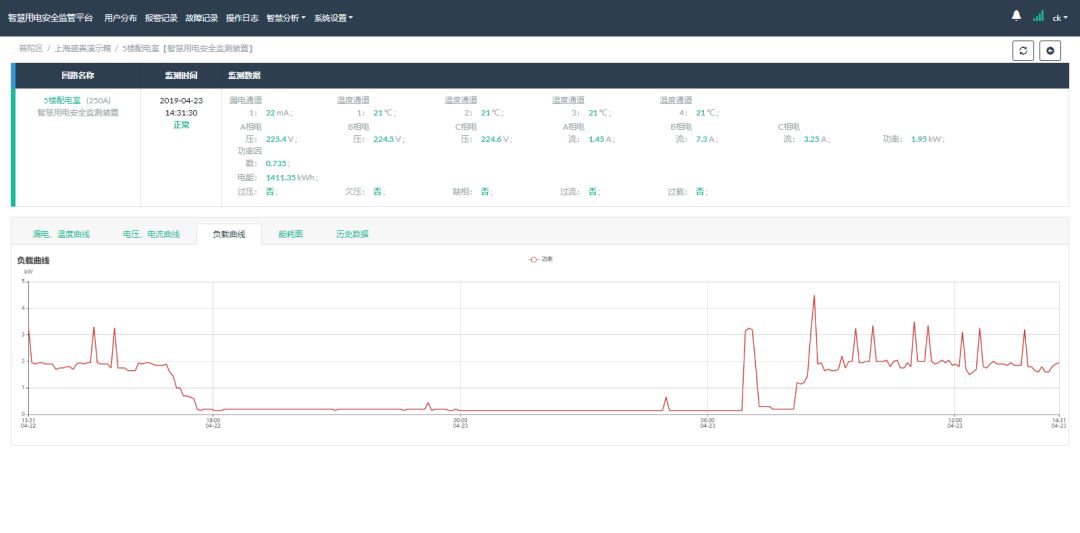

1、實時監控電氣線路運行電力參數以及電氣安全參數(如：漏電、溫度、故障電弧、電流、電壓等），實現早早期迅速發現電氣安全隱患，將電氣火災扼殺在萌芽中。

2、基于系統平臺，為管理部門提供制度化、流程化的電氣火災綜合治理平臺與風險評價指標體系。

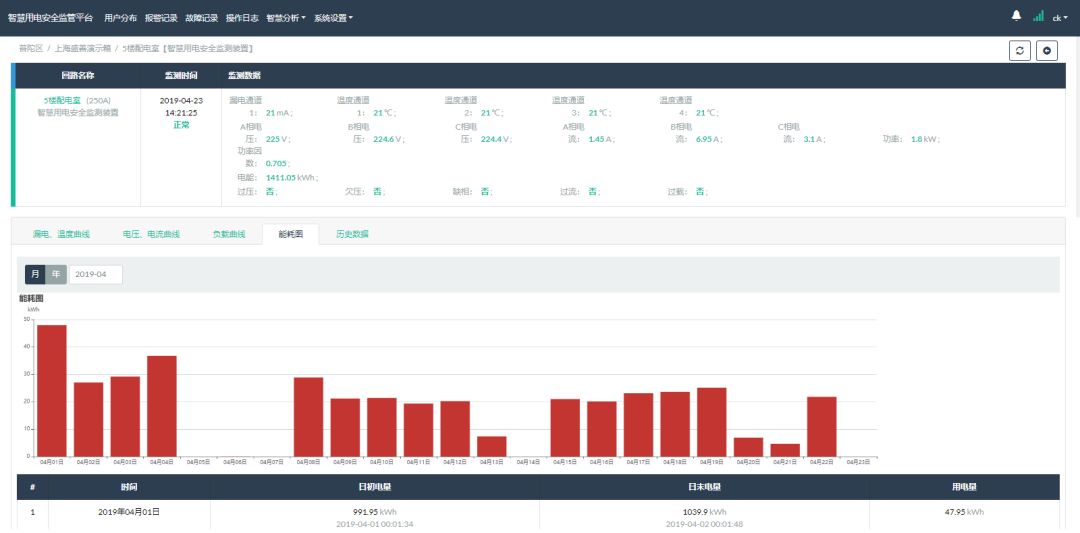

3、通過系統對電氣回路的能耗數據精確分析，為管理部門提供能耗管理與實時電費賬單統計、分析與查詢功能。從而實現節能減排的目標，提升智慧用電安全管理水平。
