社會(huì )現狀

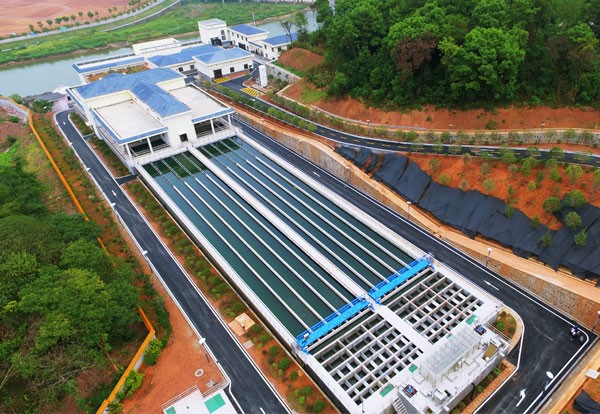

自來水廠是城市的命脈，它的安全運轉事關千家萬戶、國計民生、政府信譽。作為國家一類要害部門，對國家安危和全市安全起決定作用，是能耗綜合監管重點單位，也是消防重點單位。

事件案例：

2010年3月21日，浙江平湖市古橫橋自來水廠配電房火災

事故原因：配電設備長時間超負荷工作加之配電柜內元器件、線路老化

火災損失：造成平湖市區和部分鄉鎮10萬多戶居民停水。

2010年5月26日，上海市自來水市南有限公司辦公樓火災

事故原因：預估是辦公室內線路老化

火災損失：一女子呼吸道有吸入性灼傷。部分財產遭到嚴重損失。

2017年5月3日，鹽城大豐水廠火災

事故原因：院內監控設備線路問題引起

火災損失：無人員損傷，國家財產嚴重受損，社會(huì )影響巨大

2014年12月5日，印度洋島國馬爾代夫首都馬累一座海水淡化處理廠火災

事故原因：因電纜和配電盤負荷過載

火災損失：制水設備受損，導致全城逾10萬人遭遇“水荒”

系統概述

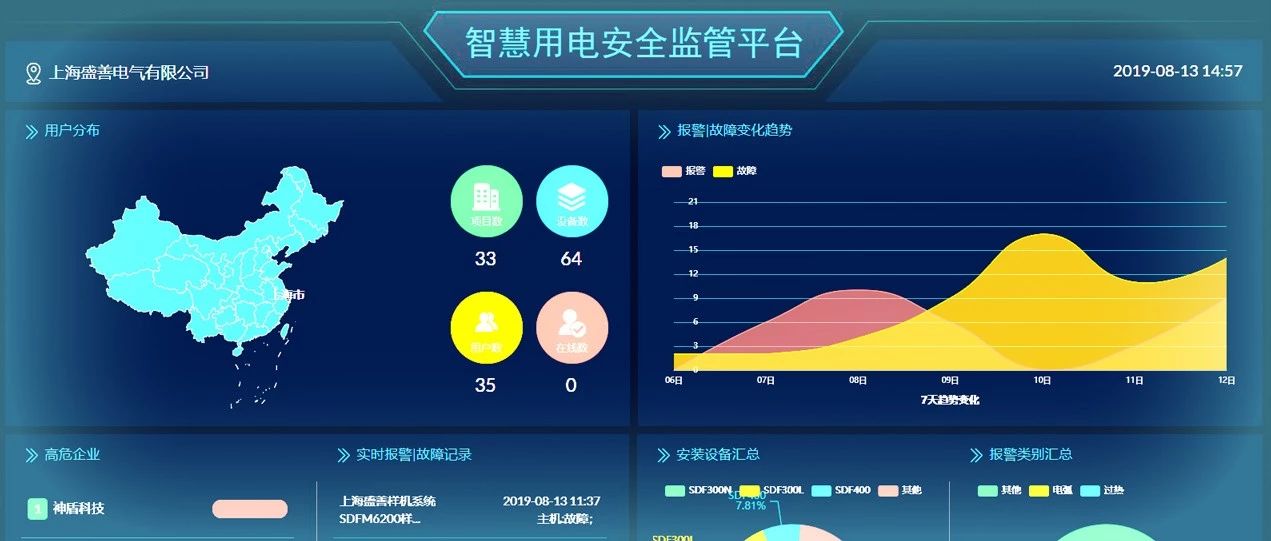

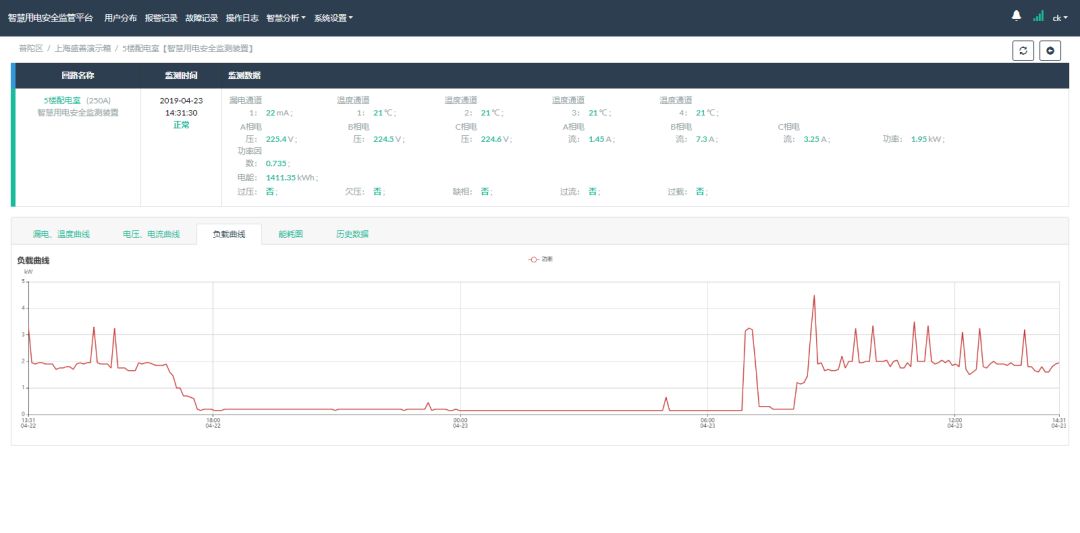

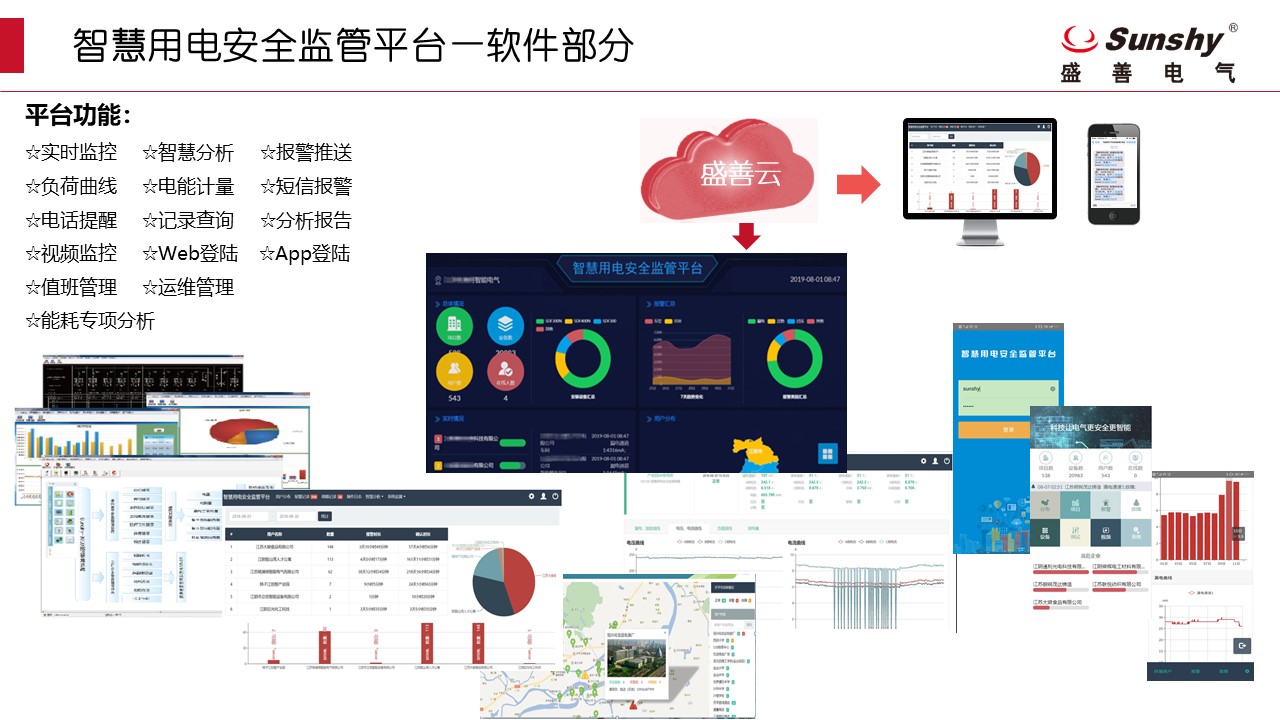

智慧用電安全監管平臺是盛善電氣基于窄帶物聯網通信NB-IoT、大數據云平臺、智慧分析技術，通過電氣安全監測設備，將電氣安全隱患的關鍵參數（漏電、溫度、電弧、短路…）和電力運行參數（電壓、電流、功率、諧波、電力質量、電能計量等）,以及設備運行狀態、預警和故障狀態，通過物聯網通信傳輸到云平臺，實現電氣安全隱患智能管理、遠程監控、智慧分析等，用戶通過Web和App方式接入應用，實現先進的智慧電氣安全防控預警、智慧分析和值班運維管理等主動防控式管理。

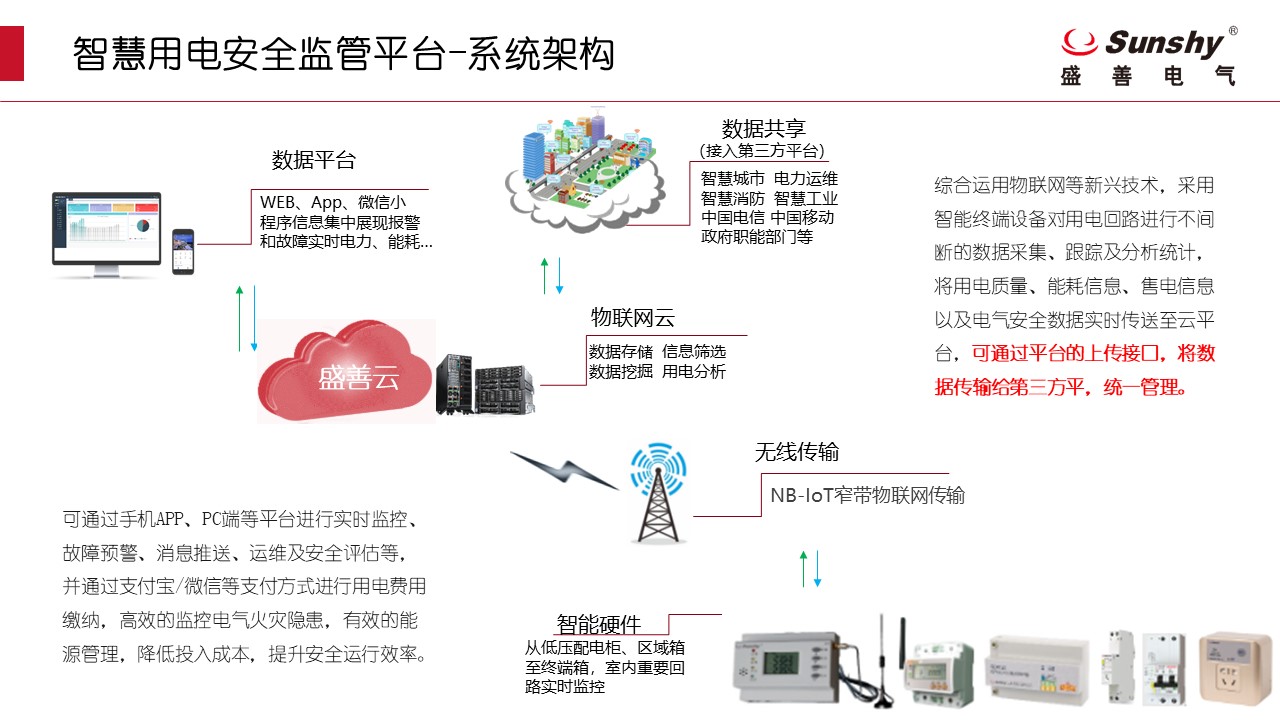

如下圖例：系統結構圖

設計標準

國際標準：

IEC870（1—4）

《遠動設備及系統》

國家標準：

GB/T 12505
GB/T 9386- 1988
GB/T 14394-1993
GB/T 12504-1990
GB/T50314-2000
GB50051-95
GB50054-95
GB14287.1-2014
GB14287.2-2014
GB14287.3-2014
GB14287.4-2014
GB/T26875.1-2011

《計算機軟件配置管理計劃規范》
《計算機軟件測試文件編制規范》
《計算機軟件可靠性和可維護性》
《計算機軟件質量保證計劃規范》
《智能建筑設計標準》
《供配電系統設計規范》
《低壓配電設計規范》
《電氣火災監控系統》
《剩余電流式電氣火災監控探測器》
《測溫式電氣火災監控探測器》
《故障電弧探測器》
《用戶信息傳輸裝置》

行業標準：

DL/T 634-1997
DL/T 13729-92
DL 5003-91

《基本遠動任務配套標準》
《遠動終端通用技術條件》
《電力系統調度自動化設計技術規程》

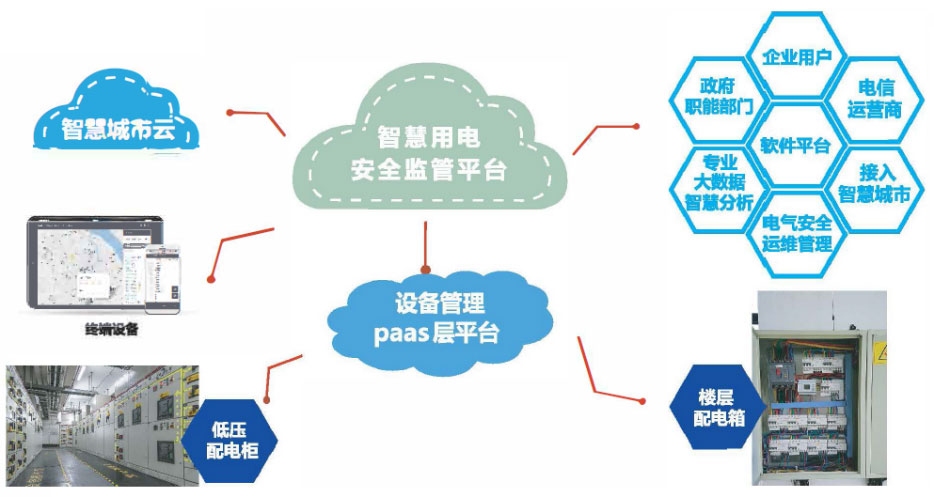

系統結構

改造區域—自來水廠中心/區域控制室

此區域多為控制用電，設立區域配電箱，且多為單相用電設備，為弱電控制設備供電。

?針對區域配電箱

在配電箱總開關下方做第一級保護，加裝電氣綜合監控裝置SDF300，專門用于監測總進線回路中電流、電壓、功率、頻率和功率因素等，并計量回路中的有功電能及無功電能 ,以及防雷器（浪涌保護器）的狀態，實時監控整配電回路的用電狀態，并通過裝置的NB-IoT無線通訊進行數據的實時傳輸。

?針對區域配電箱各出線回路

在各單相出線回路的開關下方做第二級保護，加裝故障電弧探測器SDF400，監控各個出線回路的實時狀態態。通過裝置自帶的無線通訊實時傳輸云平臺。

A. 通過采集回路中故障電弧、漏電、溫度、電流、電壓、功率等參數，來判斷出線回路的電氣安全性，負載長期過載或回路發生故障電弧、漏電等故障時，能迅速定位，并處理。

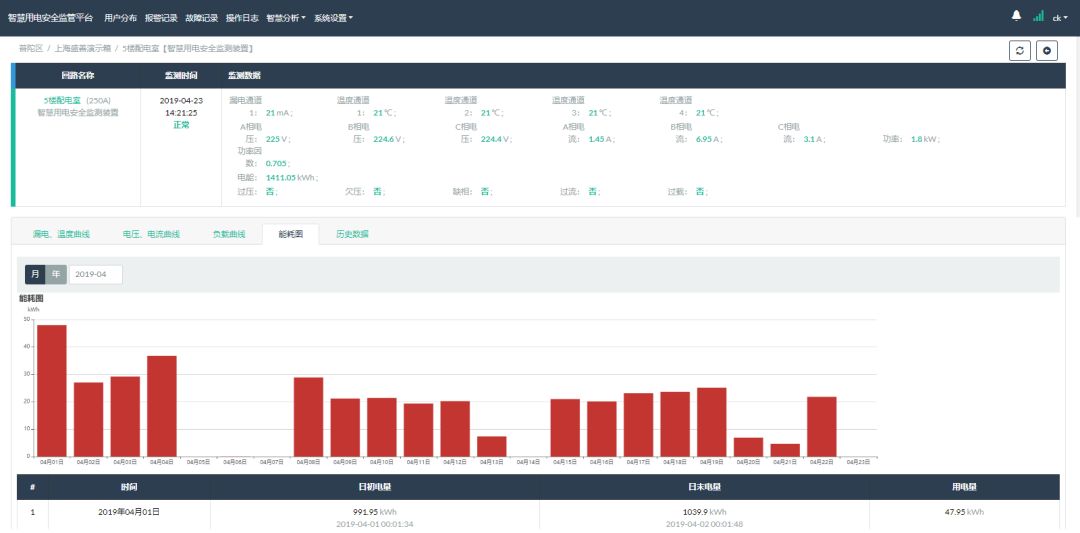

B. 通過裝置計量各用電回路的用電量，精準的分析區域能耗數據，有利于整個廠區的能耗管理。

改造區域—自來水廠特殊倉庫

用于存儲化學藥品，極易引發惡性火災事件。

?針對特殊倉庫（存儲化學藥品等）

針對庫房終端箱進行重點監控，及時發現故障并迅速切斷電源，從而達到電氣安全的保護。

A、在終端箱的總空開下方做第一級保護，加裝電氣綜合監控裝置SDF300，專門用于監測總進線回路中電流、電壓、功率、頻率和功率因素等，并計量回路中的有功電能及無功電能 , 實時監控整庫房的用電狀態以及能耗數據，并通過裝置的NB-IoT無線通訊進行數據的實時傳輸。

B、在終端箱的照明回路的開關下方做第二級保護，加裝故障電弧探測器SDF400，監控各照明回路的實時狀態，通過采集回路中故障電弧、漏電、溫度、電流、電壓、功率等參數，來迅速判斷線路是否有過載、接觸不良等故障，并在發生故障是斷開回路，確保倉庫的安全性。

C、在終端箱的插座回路的開關下方做第三級保護，加裝電氣防火限流式保護器SDF510,

通過此設備特色的短路保護功能，在150微秒內迅速限流，讓短路瞬間無火花產生，不會(huì )點燃周邊的易燃物，從而避免火災的發生。
